随着全球对可再生能源的重视,分布式光伏发电系统在居民和商业建筑中的应用日益广泛。屋顶加装光伏系统不仅涉及能源利用,更需确保建筑结构的安全性。在屋顶加装光伏设备前,必须进行专业的房屋屋顶荷载鉴定。这份屋顶荷载鉴定报告需兼顾房屋原有结构性能与光伏系统新增荷载影响,涵盖从基础信息到结论建议的完整内容,为光伏项目设计、审批及施工提供科学依据。
1、封面与基本信息
报告封面应明确项目名称、委托单位、鉴定单位、鉴定报告编写人及日期等信息。此外,还需注明工程地址、项目类型以及鉴定目的,确保报告的权威性和可追溯性。
2、项目概况与鉴定目的
报告开篇需明确项目基本信息,包括房屋地址、建造年代、结构类型、屋顶面积及现有使用功能。同时说明光伏系统安装需求,如组件类型、安装方式、预计安装容量及分布范围。鉴定目的需清晰界定,例如“评估屋顶结构在新增光伏荷载后的承载力是否满足规范要求”“明确光伏系统安装的限制条件”等,为后续检测与验算提供方向。
3、检测内容与方法
检测内容主要包括屋顶结构的现状评估、光伏系统的设计评估、荷载计算与分析、结构计算与验算、安装质量检测等。检测方法则包括现场勘查、资料收集、荷载计算、结构分析、无损检测等。
4、鉴定依据与标准
报告需列明鉴定所依据的国家标准、行业规范及技术文件,确保鉴定过程的合规性。
1)国家及地方规范
《建筑结构荷载规范》(GB 50009):规定荷载分类、组合及计算方法。
《光伏发电站设计规范》(GB 50797):明确光伏系统与建筑结合的技术要求。
《既有建筑鉴定与加固通用规范》(GB 55021):针对既有建筑改造的强制性标准。
2)设计文件与检测数据
原建筑结构设计图纸、施工验收资料。若涉及老旧房屋,还需纳入当地关于既有建筑改造的相关规定,明确荷载取值、验算方法及安全限值的技术来源。
5、检测仪器与设备
报告中应详细列出所采用的检测仪器和设备,包括设备名称、数量、精度等级以及设备的检定或校准状态。

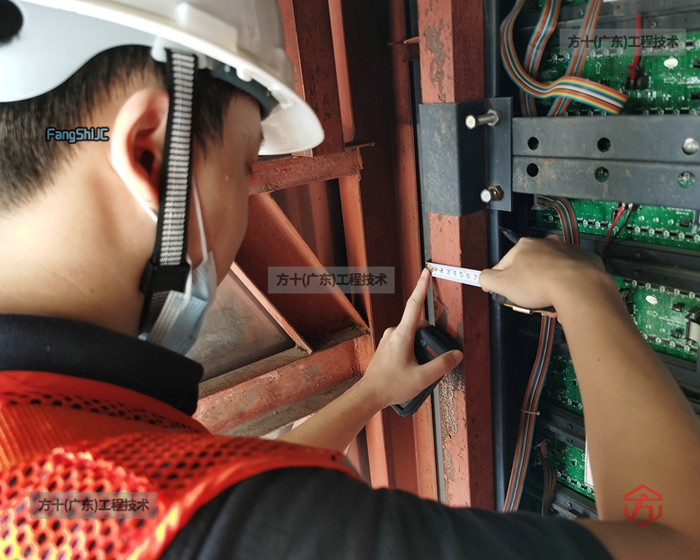

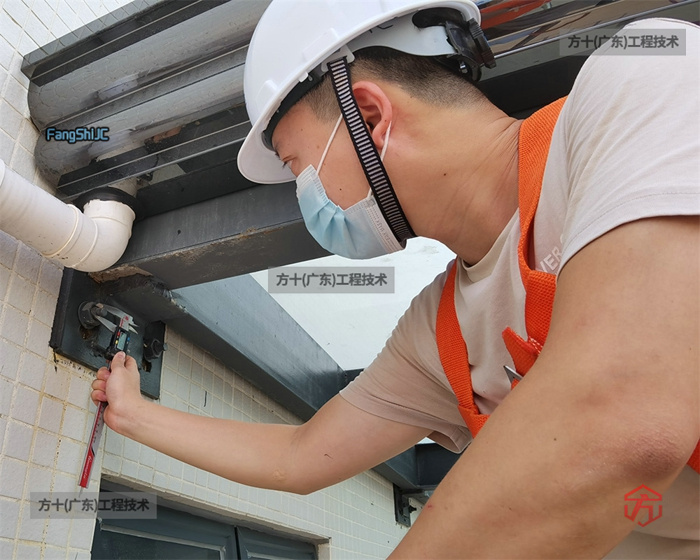

6、房屋结构现状检测
核查房屋原始资料,包括屋顶结构设计图纸、竣工报告、历次修缮记录,明确屋顶承重体系、构件布置及原设计荷载参数。
现场检测需覆盖屋顶关键部位:记录屋顶结构外观损伤,如混凝土板裂缝、钢结构檩条锈蚀、屋面防水层破损情况;测量承重构件尺寸,如楼板厚度、梁截面尺寸、檩条规格;采用专业设备检测材料性能,如混凝土强度、钢筋配置、钢结构焊缝质量,重点评估构件因老化、损伤导致的承载力折减。
7、荷载计算与分析
永久荷载计算:计算屋顶原结构自重、屋面防水层、隔热层、保温层等永久荷载标准值,并考虑光伏组件及其支架系统的自重等新增永久荷载。对于不同类型的光伏安装方式,详细核算每平方米屋顶新增的永久荷载值。
可变荷载计算:确定屋顶的可变荷载标准值,如屋面均布活荷载、积灰荷载、雪荷载等,并考虑光伏系统安装后对可变荷载的影响。分析积灰荷载在光伏组件表面的分布情况以及不同季节雪荷载在组件上的堆积形态,采用适当的方法计算其等效均布荷载值。
风荷载计算:根据房屋所处地区的风荷载基本参数、房屋高度、体型系数、风振系数等因素,计算屋顶在不同位置处的风荷载标准值。考虑光伏系统安装后,光伏组件及其支架对风的阻挡作用以及周围环境对风荷载的影响,采用数值模拟或风洞试验等方法修正风荷载的计算结果,确保计算的准确性。
8、结构承载能力验算
屋面板承载能力复核:判断现有屋面板能否承受新增荷载。
梁柱承载能力分析:对于多层建筑,需校核下部结构是否满足承载要求。
连接节点安全性评估:特别是采用打孔固定支架时,应对锚固件、连接点进行抗拉、抗剪强度验算。
变形与挠度控制:检查屋面在荷载作用下的变形是否在允许范围内。
9、结构评估与安全性分析
报告中需对屋顶结构的整体健康状况进行评估,包括局部损坏、裂缝、锈蚀等特征的描述。同时,还需评估屋顶结构的承载能力是否满足光伏系统的安装要求。对于老旧建筑,还需特别关注其结构性能的退化情况。
10、鉴定结论与建议
综合房屋结构基本情况调查、屋顶现状调查、光伏系统设计参数分析、荷载计算与分析、结构承载能力评估以及结构检测与损伤评估的结果,明确给出屋顶结构在加装分布式光伏系统后的安全性鉴定结论。说明屋顶结构是否能够满足光伏系统安装后的承载能力要求,是否存在安全隐患或需要进行加固处理的部位。
处理建议:根据鉴定结论,针对屋顶结构存在的问题提出相应的处理建议。如果屋顶结构能够满足光伏系统安装要求,建议制定合理的光伏系统安装方案和施工计划,确保安装过程不影响屋面结构的安全性;如果屋顶结构存在安全隐患或承载能力不足,提出具体的加固处理措施,如对受损构件进行修复、对受力较大的构件进行加固补强、对屋面防水和排水系统进行改善等,并建议在加固处理完成后重新进行荷载鉴定,确保屋面结构的安全可靠。
11、签字盖章页
·鉴定单位资质证明
·项目负责人签字
·审核人、批准人签字
·加盖公章
12、附件
包括房屋原始设计图纸、结构计算书、现场检测数据表格、照片、检测设备仪器清单、鉴定人员资质证书等相关资料,作为鉴定报告的补充和证明材料,以供需要时查阅和核实。
屋顶光伏荷载鉴定报告是光伏安全的“结构体检报告”,建议选择具备CMA资质的鉴定机构,费用约8000-20000元(按面积计费)。该报告不仅是合规文件,更是项目全生命周期的安全保障。在“双碳”目标下推进光伏建设时,唯有夯实结构安全基础,方能让绿色能源真正惠及千家万户。
